Caixa de engrenagem (Redutor planetário com rolamento de giro)

Desempenho superior

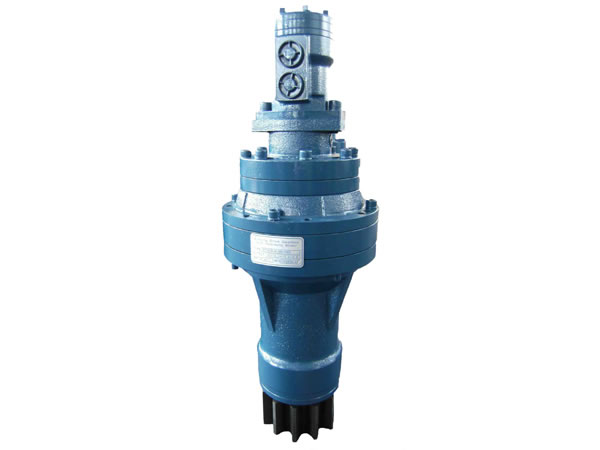

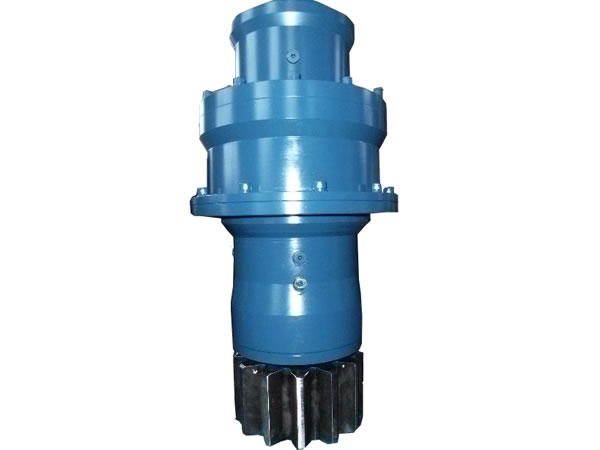

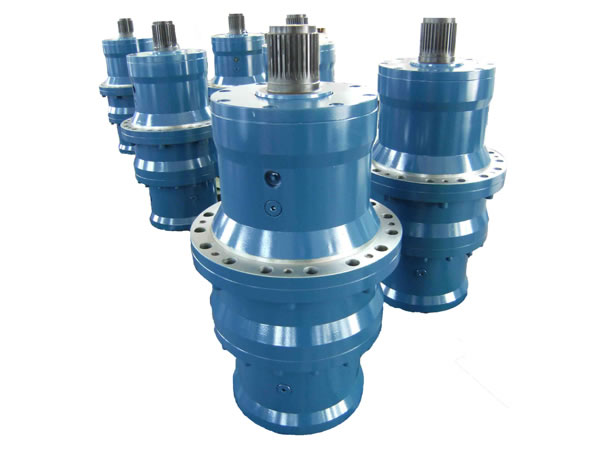

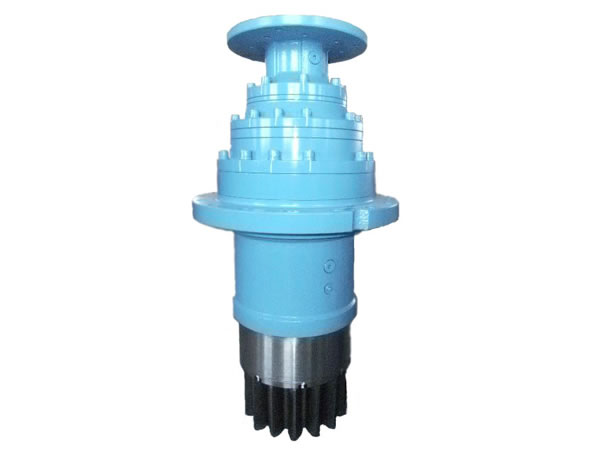

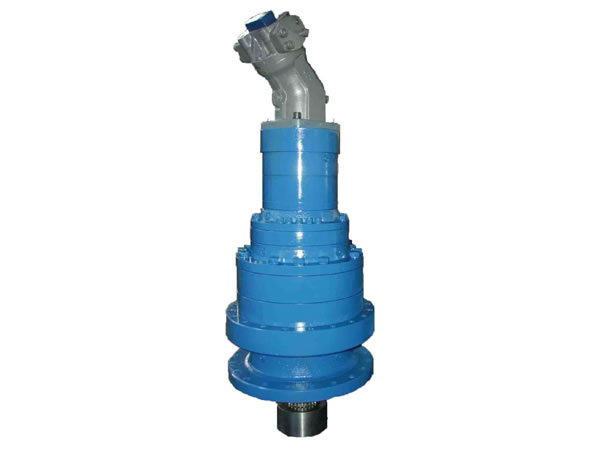

A caixa de engrenagem com rolamento de giro NB700S é projetada para acionamento de coroas dentadas e pinhões. Utilizadas em gruas torre, gruas de bordo e portuárias, aerogerador e acionador de direção nos sistemas de propulsão em navios, o redutor planetário é utilizado na maioria das aplicações, onde o posicionamento preciso é necessário. Estes redutores planetários com rolamento de giro adequam-se à maioria das funções em qualquer tipo de ambiente.

O design da caixa de engrenagem otimiza o desempenho do torque e a capacidade de carga. A fim de obter um ajuste preciso, algumas versões apresentam uma montagem excêntrica. A grande variedade de relações permite a escolha do tamanho do motor e o tipo que melhor se adequa aos requisitos e aplicações do cliente.

Características principais
1. Torque de saída: 1000-180000 Nm
2. Relação da engrenagem: i=3.3-3000
3. Suporte: suporte de rotação (com flange montada)
4. Eixo de saída: estriado ou com pinhão integral; eixos de saída suportados através da capacidade de suportar cargas pesadas
5. Motores compatíveis: motores hidráulicos de pistão axial, motores hidráulicos orbitais, motores elétricos IEC
6. Opções de motores hidráulicos: válvula de alívio de pressão, válvula overcenter, sistema de travamento de estacionamento
7. Freios elétricos: tipo CC e CA
8. Freios hidráulicos: sistema de travamento de estacionamento liberados hidraulicamente

Redutor com rolamento de giro das séries NB700L
  • NB705L2
  • NB706L3 Acionamento de hélice
  • NB709AL
Dados técnicos e dimensões de instalação da caixa de engrenagem das séries NB700L são similares aos das séries 700Tfabricados pela Bonfiglioli:

Tipo		 Torque máx. (N.m ) Variação darelação
(i )		 Velocidade máx. de entrada (rpm) Binário de travagem
(N.m )
Escavadeira Grua
NB700L 1000 1200 3.38-32 3500 50-400
NB701L 1800 2400 3.38-32 3500 50-400
NB703AL 2500 3500 12-175 3500 50-400
NB705AL 5000 6500 12-175 3500 50-400
NB705L 5000 6500 12-175 3500 50-400
NB706AL 7700 12000 13-143 3500 50-1000
NB706L 7700 12000 13-143 3500 50-1000
NB707AL 10500 16500 13-256 3500 50-1000
NB707L 10500 16500 13-256 3500 50-1000
NB709AL 16000 26000 13-256 3500 50-1000
NB709L 16000 26000 13-256 3500 50-1000
NB711AL 32000 45000 14-223 2500 400-3200
NB711L 32000 45000 14-223 2500 400-3200
NB713L 40000 55000 50-276 2500 400-1000
NB715L3 70000 80000 54-242 2500 850-3200
As caixa de engrenagem das séries NB700L são compatíveis com os seguintes modelos da Trasmital Bonfiglioli:
700T1F 701T1F 703T2F 705T2F 705T2L 706T2N 707T2N
709T2N 710T2N 711T2C 711T2F 713T3N 715T3N 　
Redutor com rolamento de giro das séries NB700S
  • NB706S2
  • NB706S2
Dados técnicos e dimensões de instalação das caixas de engrenagem das séries NB700S são similares as séries GFB da Rexroth:

Tipo		 Torque máx. (N.m ) Variação darelação
(i )		 Velocidade máx. de entrada (rpm) Binário de travagem (N.m )
Escavadeira Grua
NB706S 7700 10000 20-106 3500 400-1000
NB707S 10500 16500 25-134 3500 400-1000
NB709S 16000 26000 20-144 3500 400-1000
NB710S 18000 29000 36-52 3500 400-1000
NB710BS 23000 35000 110-176 3500 400-1000
NB710DS 27800 48500 32-181 3500 400-1000
NB714S 45000 68300 63-187 3000 600-2000
NB715S 65000 93300 63-212 3000 600-2000
NB716S 120000 ---- 63-1500 2500 600-2000
NB717S 180000 ---- 63-1500 2000 600-2000
As nossas caixas de engrenagens planetárias, caixas de engrenagens com tração nas rodas, caixas de engrenagens de acionamento de guindaste, caixa de engrenagem para tração por lagarta são um utilizadas como caixas de engrenagem alternativas pela Bosch Rexroth:
GFB09T2 GFB17T2 GFB17T3 GFB24T3 GFB26T2 GFB36T3 GFB40T2
GFB50T3 GFB60T2 GFB60T3 GFB80T3 GFB110T3 GFB110T4 　

Observação: As nossas caixas de engrenagem planetárias, caixas de engrenagens para veículos com rodas, caixas de engrenagens para cabrestantes, caixa de engrenagem para máquinas de esteira são muito similares as caixas de engrenagem fabricadas pela Bosch Rexroth em termos de dimensão de instalação e parâmetros de desempenho.

Dimensões específicas e parâmetros técnicos de pesquisa
Caixa de engrenagem com rolamento de giro das séries NB700S & NB700L

Empresas que fornecem peças compatíveis /Pesquisa do modelo
Trasmital Bonfiglioli Brevini Riduttori Bosch Rexroth Comer Industries Reggiana Riduttori Rossi Zollern
